一、分离式霍普金森压杆（SHPB)ALT1000简介
霍普金森杆是一种研究一维应力状态下材料动态力学性能的有效实验装置，可以直接测试试样在动态冲击状态下的应力应变。自从 1949 年 Kolsky 发明它并用其研究一维应力状态下材料动态力学性能以来该实验装置已有很多改进，实验技术不断提高。该装置通过应力波的匀速传送对试样进行冲击，测试试样在受到动态冲击波冲击应力时的应变情况，并根据实验参数计算相应的应变率、应力、应变能、入射能、透射能、反射能、质点冲击速度和高g值等参数。
- 应用范围：可对沙石土、混凝土、钢筋混凝土、金属和非金属泡沫材料、复合材料、高分子材料等进行较高应变率下的动态性能测试。也可对试样在不同外围约束力下进行动态性能测试。
- 加载方式：气动或则电磁加载
- 试样最大直径：100mm
- 应变率：100/s ～20000/s
- 可所使用的标准杆：4-100mm（一套设备可以同时配置2-3套不同规格的杆）
- 控制方式：双保险开关，气动控制
- 增压方法：空压机（高压氮气可选）
- 加热方式：PID温控，带水冷系统（可选）
- 冷却方式：液氮或者酒精（可选）
- 子弹测速：激光测速系统（可选）
- 围压及轴压：液压全自动加压系统（可选）
- 尾座缓冲：机械式或者液气联合缓冲
- 可以用于其他动态冲击力学的分析测试
- 符合国家标准：GBT 34108-2017 金属材料 高应变速率室温压缩试验方法
二、霍普金森压杆（SHPB)ALT1000设备优越性能
分离式霍普金森压杆测试系统（SHPB）是一款一维应力精准加载、高应变率动态压缩、低扰动高复现、瞬态冲击力学专属表征的核心动态力学试验装备，是目前行业标定材料10²～10? s?¹高应变率力学性能的标准核心设备。完美弥补静态压力试验机无法模拟高速冲击、爆炸加载、瞬态挤压等极端工况的技术短板，彻底解决传统动态压缩测试应力状态复杂、波形失真严重、数据离散度大、无法捕捉瞬态力学响应的行业痛点。
分离式霍普金森压杆测试系统基于弹性应力波可控加载、一维应力无损传播、脉冲整形稳压、三波法精准解析核心原理工作。设备通过精密气炮系统精准驱动撞击杆，以设定速度撞击入射杆，在入射杆内部形成规整的压缩应力脉冲，应力波沿入射杆匀速传播作用于夹持在入射杆与透射杆之间的试样。
基于一维弹性波传播与试样应力均匀化假设，试样在极短时间内完成高速动态压缩变形，应力波经试样透射、反射形成稳定的入射波、反射波、透射波信号。系统通过超高精度应变采集单元全域捕捉波形时序数据，结合行业标准三波互校解析算法，精准换算材料动态抗压强度、动态弹性模量、应变率、极限应变、本构关系、耗能特性等核心参数。搭配脉冲整形技术优化加载波形，实现试样应力均匀化、恒应变率加载，让高应变率压缩试验工况标准、波形规整、数据精准、机理清晰、全程可溯源。
1. 标准一维应力加载，试验工况极致合规
严格遵循一维弹性应力波传播理论，加载过程无复杂应力耦合、无侧向应力干扰，试样处于标准单向压缩应力状态，完全契合国内外SHPB动态力学试验标准。区别于普通冲击试验机应力状态混乱、工况不标准的短板，测试数据能够真实反映材料固有动态压缩力学特性，杜绝工况失真导致的机理误判与数据偏差，科研与工程认可度极高。
2. 高应变率宽域可调，适配极端冲击工况
精准覆盖10²～10? s?¹高应变率区间，可精准复刻爆炸冲击、高速碰撞、瞬态挤压、武器侵彻、结构强震动等极端工程服役工况。能够有效捕捉静态、准静态试验无法显现的应变率强化效应、动态塑性流变、脆性材料瞬态断裂、绝热温升软化、层裂失效等特殊力学行为，完美适配极端工况材料动态性能摸底与结构抗冲击可靠性研究。
3. 脉冲整形稳压技术，恒应变率加载精准
搭载专属脉冲整形调控模块，可按需优化入射波波形，有效过滤波形震荡、抑制波弥散、延长加载升压时间，实现试样全程恒应变率稳态加载。保障试样在变形过程中应力均匀分布、温度稳定，彻底解决传统SHPB设备加载波动大、应变率不稳定、数据重复性差的行业痛点，大幅提升试验精准度与数据可靠性。
4. 超高波形复现性，批量试验一致性顶尖
采用精密气炮闭环调速、精准时序控制与同轴对中结构，每次试验的撞击速度、入射波形、加载时长、应力幅值高度统一。设备运行稳定性强、试验离散度极低，可精准完成不同材料、不同工艺、不同工况的对照试验，为新材料迭代、结构优化、工艺改良提供公平、精准、可对比的试验数据支撑，满足军工定型与高端科研严苛标准。
5. 高精度同轴对中设计，杜绝试验系统误差
整机配备微米级精密同轴调节工装，保障撞击杆、入射杆、试样、透射杆四中心高度精准重合，彻底规避偏心加载、局部应力集中、端面摩擦不均带来的系统误差。适配硬质脆性材料、软质高分子材料、小型精密试样的高精度测试需求，从硬件结构层面保障试验工况纯粹、数据精准。
可兼容金属、岩石混凝土、结构陶瓷、纤维复合材料、橡胶泡沫、防护耗能材料、新型功能材料等软硬各类试样，支持脆性断裂、塑性大变形、动态耗能、层裂损伤等多类试验场景。可通过更换杆体规格、调整脉冲参数、适配不同试样尺寸，快速切换试验工况，一机覆盖绝大多数高应变率压缩力学测试需求，设备适配性与通用性极强。
6. 全品类材料适配，柔性测试能力强
7. 三波互校解析，数据严谨可溯源
采用行业标准入射波、反射波、透射波三波同步采集、互校解析算法，数据逻辑严谨、计算模型标准化，有效规避单一波形解析的误差缺陷。可自动输出动态应力-应变曲线、应变率演化曲线、动态强度参数、耗能指标、本构关系模型，数据全程可追溯、可复核、可验证，完全适配科研结题、论文发表、军工定型、权威检测验收场景。
8. 军工级刚性结构，长效稳定抗疲劳
整机采用高刚性一体化机架结构，杆体采用高强度合金精密调质处理，弹性性能稳定、形变损耗极低，可长期耐受高频次高速冲击加载。设备抗振动、抗偏移、抗疲劳性能优异，长期连续试验无精度衰减、无结构变形，支持7×24小时常态化批量试验，运维简单、故障率低、长效稳定性顶尖。
四、核心功能特点
-
标准一维应力加载：无多余应力耦合，工况标准合规，贴合行业权威规范
-
高应变率宽域测试：覆盖10²～10? s?¹，适配各类高速冲击极端工况
-
脉冲整形稳压加载：波形规整无震荡，实现恒应变率稳态测试
-
超高试验复现性：参数精准复刻，批量试验数据一致性优异
-
微米级同轴对中：杜绝偏心误差，大幅降低系统测试干扰
-
全品类材料兼容：适配软硬、脆韧各类材料动态压缩测试
-
三波互校精准解析：多维波形联动验算，数据严谨可溯源
-
智能数据联动分析：对接全系数据软件，自动拟合曲线、生成合规报告
-
多重安全防护：机械、电气、气压全维度联锁，试验安全可控
五、适用应用场景
分离式霍普金森压杆测试系统广泛服务于国防军工冲击防护研究所、航空航天结构研发、爆炸与冲击力学实验室、岩土工程与矿山防护、高端新材料企业、高校力学重点实验室、第三方动态力学权威检测机构等核心领域。核心适用场景：金属合金高速动态压缩性能标定；岩石、混凝土、建筑材料抗爆抗冲击力学研究；复合材料、防护材料动态耗能与失效机理分析；军工防护结构、抗爆构件、侵彻结构动态力学性能测评；高分子、泡沫缓冲材料高速耗能特性测试；极端工况材料应变率效应、动态本构关系研究；科研课题动态力学数据支撑、军工产品定型性能验收、工程结构安全优化验证等，是高应变率动态压缩力学研究领域的核心主流装备。
六、设备核心价值
本系统彻底解决传统动态压缩测试设备应力工况混乱、波形畸变严重、应变率不稳定、数据复现性差、无法精准表征高速冲击力学行为的行业技术壁垒，以标准一维应力工况、宽域高应变率适配、脉冲稳压精准加载、高稳高复现测试、全材料兼容适配五大核心优势，构建标准化、高精度、可溯源的动态压缩力学测试体系。既满足科研机构精细化动态力学机理研究、新材料本构模型建立、学术成果产出的高端科研需求，又适配军工抗爆防护定型、工程结构安全核验、工业材料性能优化的工程刚需，有效完善材料动态力学性能评价体系，为极端冲击工况下的材料研发、结构设计、装备防护升级提供一站式合规、精准、可靠的试验解决方案。
杆件杆径：Φ100、Φ80、Φ75、Φ70、Φ50、Φ37、Φ30、Φ20、Φ18、Φ16、Φ14.5、Φ12、Φ10、Φ8、Φ4等多种。一套设备可以配置多套杆系，同时拉杆和拉杆可以装在同一主体，共用采集系统及气体驱动系统；
杆系与子弹： 材料为18Ni、弹簧钢、钛及其他高强度钢；金属材料均进行过热处理，所有杆件端面垂直度均可达到0.02以内，杆径和端面粗糙度达到Ra0.8以上。
七、霍普金森压杆（SHPB)ALT1000数据采集系统
1.设备功能介绍及主要技术指标：
ALT1000型超动态数据采集系统专用于霍布金森杆实验的测试和分析。系统瞬态最高采样速率40MHz，每通道独立A/D模数转换器，外挂应变调理器完成1/4桥、半桥、全桥状态的应力应变测试和分析，对被测信号实时采集、实时显示、实时存储和实时分析，具备自动测试控制和数据波形分析处理功能。
ALT1000超动态数采系统具有软件触发、内触发、外触发和正负延迟多种触发功能。A/D转换率最高为40MSPS，向下按1、2、5分频；信号输入用BNC同轴电缆(可选用差分连接器)连接器输入。每通道采样的最大存贮深度为8MSa，可用软件随意设置采样长度。该系统配有系统驱动控制程序软件，在WindowsXP/7版本的操作平台下运行，控制面板完全是虚拟仪器软面板，图形化界面十分友好。
八．霍普金森压杆（SHPB)ALT1000软件简介
ALT1000的主操作界面
2.主要功能
霍普金森压杆数据分析软件由阿基米德工业科技公司开发，功能非常强大，可以同时计算动态压缩、拉伸、扭转、弯曲、剪切等项目，得到动态应力、应变、应变速率、应变能、入射能、透射能、反射能、质点速度、加速度（高g值）、试样升温、断裂韧性，位移量、冲击力、轴压变化、围压变化、孔隙压力变化、入射应力应变、透射应力应变、反射应力应变、巴西劈裂强度等数据。。
霍普金森(Hopkinson)杆实验采集的数据主要包括时间、入射电压和透射电压。数据分析程序对原始数据进行处理，主要功能有：
- 根据图像中的曲线图手动抓取入射波/透射波的起始位置，并分离出所需时间区间的所有数据。
- 根据特定的计算方法对原始数据进行分析并自动识别入射波/透射波的起始位置，并分离出所需时间区间的所有数据。
- 可实现移波操作，即当入射波和透射波的起始位置有偏差时，可对入射波或透射波的数据进行移动，以使两者的起始位置对齐。
- 针对有效时间区间的入射电压和透射电压，依据给定的实验参数计算相应的应变率、应力、应变能和高G值等参数。
- 针对给定的数据列表，可按平面曲线的方式显示指定的映射关系。默认条件下，以时间数据表示横坐标值，其他数据列作为纵坐标值。
- 可对映射曲线的显示风格进行编辑，包括线型、线宽、颜色、显示间隔，节点符号的形状、大小、颜色、显示间隔等等。
- 可对坐标轴、注释框、图形边框等元素的风格进行编辑，包括坐标轴的名称、显示范围的数据区间，注释框的显示位置、是否隐藏边框，图形边框是否隐藏、网格辅助线是否显示等属性。
- 可实现图形/图像的缩放、移动、抓取、位图转换等功能。缩放和平移即改变曲线的显示范围，抓取即可以将点击图像获得对应的数值，位图转换即将变换为BMP格式的位图并输出。
- 符合国家标准：GBT 34108-2017 金属材料 高应变速率室温压缩试验方
自动移波并截取波形并自动计算结果
动态应力应变曲线
应变速率1/s
冲击试样瞬间升温（°C）
测试结果（动态应力、应变、应变速率、应变能、入射能、透射能、反射能、质点速度、加速度（高g值）、试样升温、断裂韧性，位移量、冲击力、轴压变化、围压变化、孔隙压力变化、入射应力应变、透射应力应变、反射应力应变、巴西劈裂强度等数据。）
高g值
能量守恒（入射能=应变能+反射能+透射能）
九.设备图片及说明：

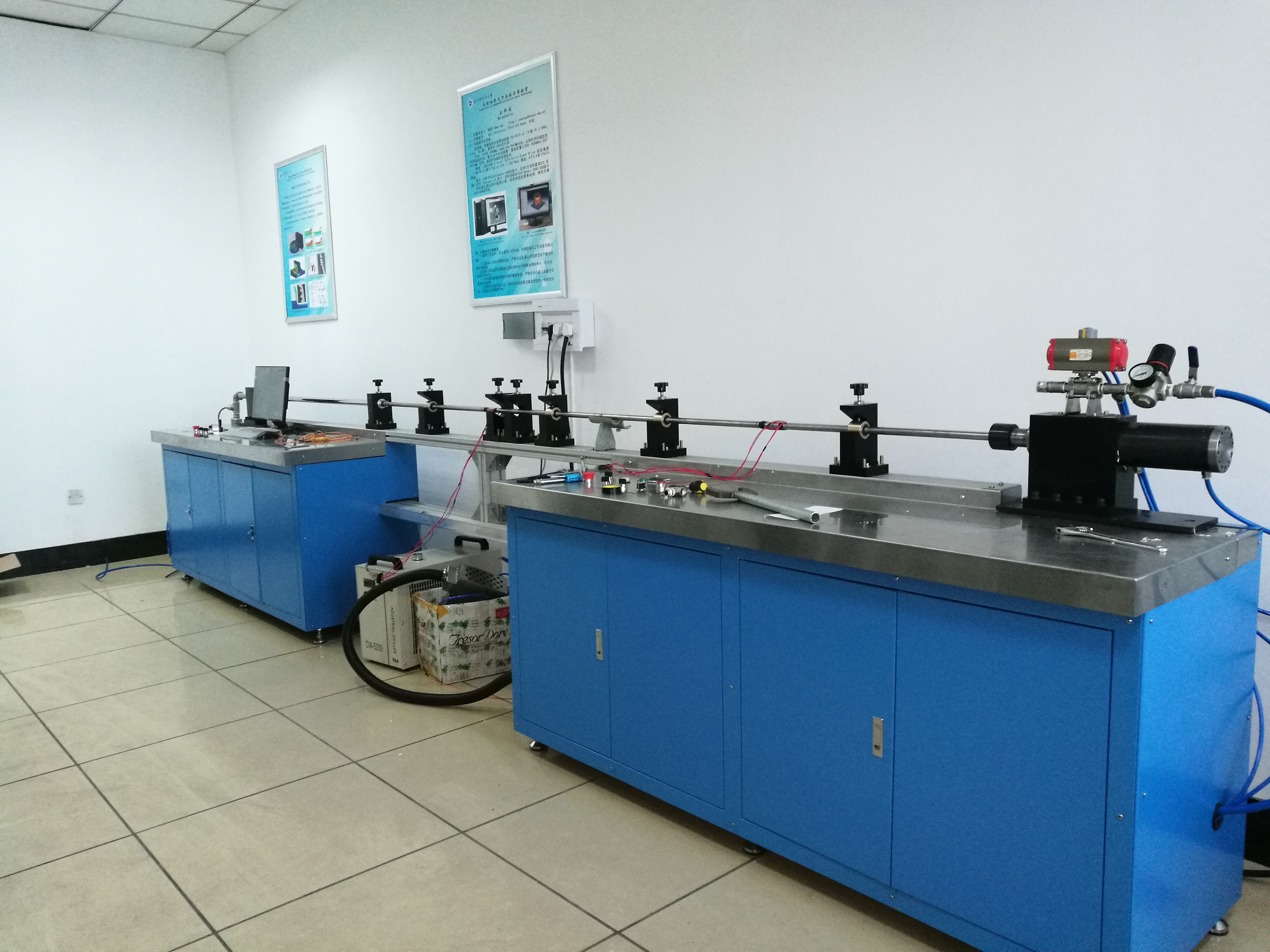

操作控制台及加热系统（专利设计：子弹自动发射回收系统）
大直径压杆（直径100mm，带自动围压及轴压加热等环境耦合系统）

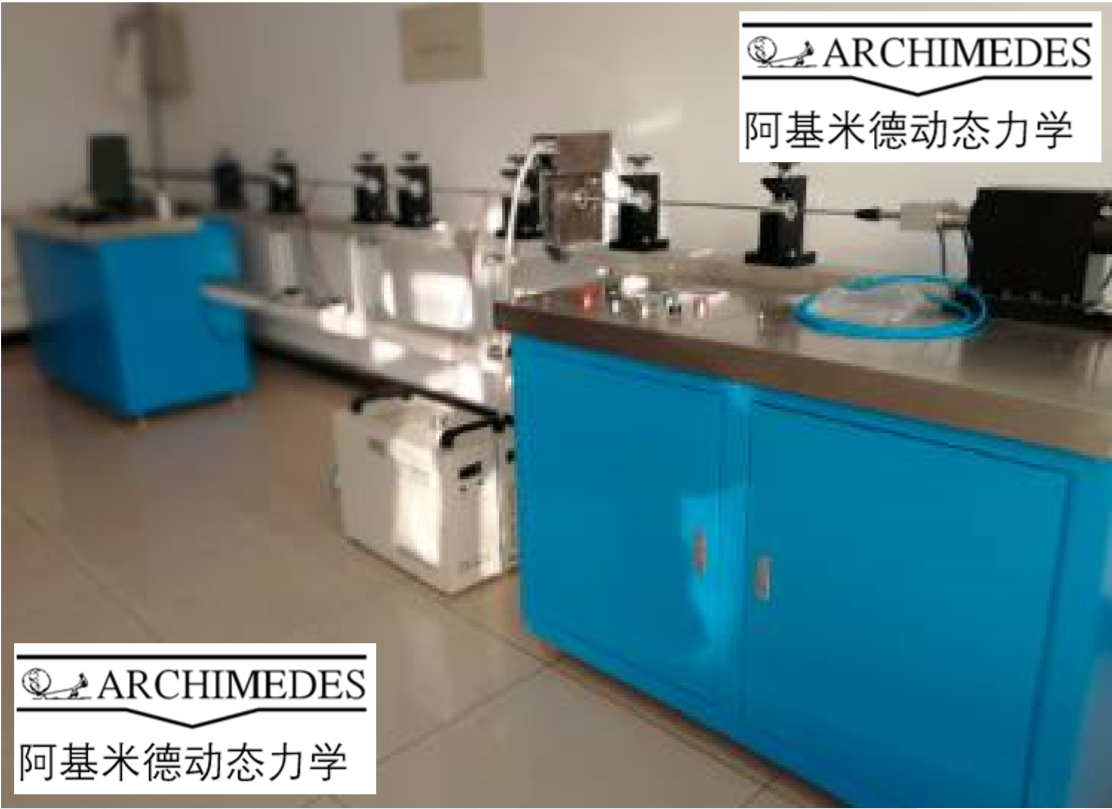

用户现场效果图

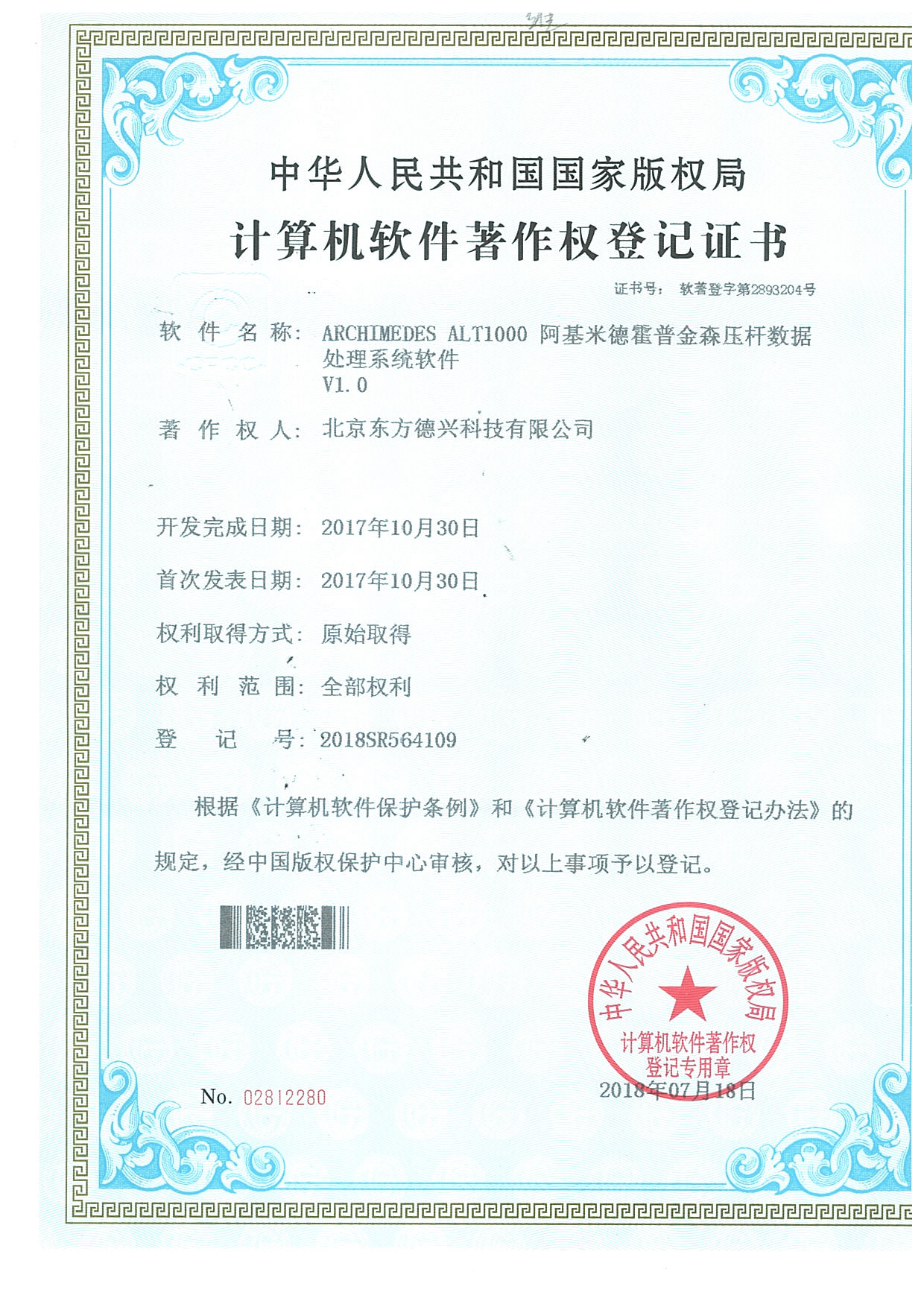

霍普金森杆专用计算软件著作权书
超高速冲击视频
