一、电液爆炸破岩装置总体介绍

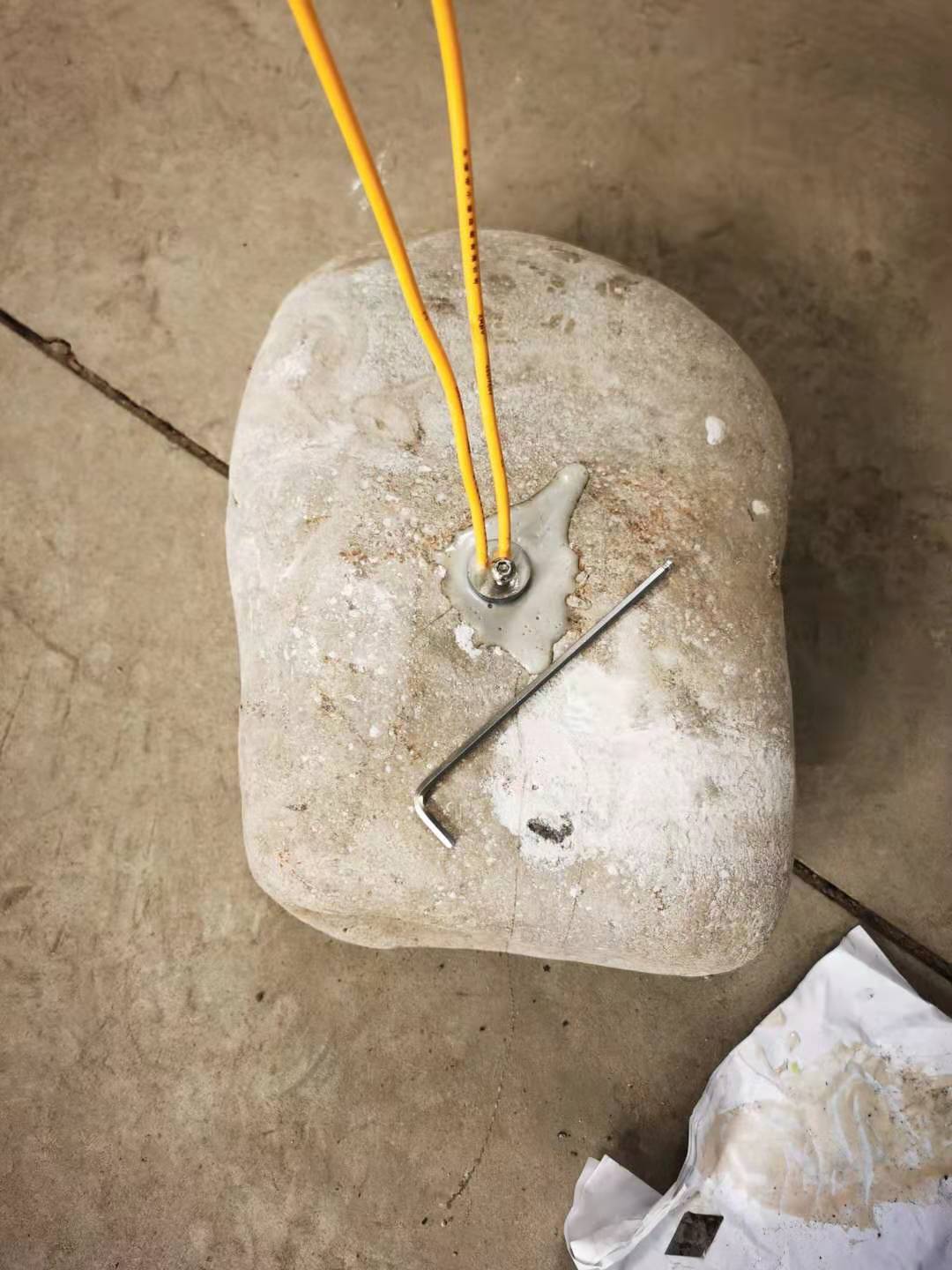

 电液爆炸破岩装置是将高压电荷储存在电容器组内，正负极插入密封的岩石孔内，住满水后密封。电容器组两极间开关瞬间闭合时，液态水在强电流脉冲通过时，相当大的能量在水内迅速积聚，使液态水瞬间汽化，发生爆炸声，这种复杂的物理过程称为放电爆炸，简称电爆炸。水汽化过程中，在周围介质内产生冲击波（即激波），冲击波的强度可按点源或线源瞬时释能所产生的球面或柱面冲击波强度来计算。

■  采用PLC电脑控制，恒流充电；

■  台式机和移动式两种机型可选；

■  电液成形电压数字、指针表双重显示；450V~4000V(65系列6500V)间任意可调；

■  电容量可切换、并有电容量显示；

■  电液成形产量计数功能；

■  输出脉冲电流显示功能

■  多种安全保护功能。

二、电液成形机EHF20系统组成

2.1 控制柜

  控制柜包括机柜、操作面板、充放电控制电路等。储能电容柜主要包括个的脉冲电容、变压器以及真空开关。设有电源开关、暂停、充电、放电、复位按钮及工作电压设定旋钮,装有电压表和各种指示灯来显示设备的工作状态信息传达显示方法,包括仪表显示、声响信息传达、触觉信息传达、符号传达等。操纵控制技术,包括机器的操纵装置、仪表控制装置、键盘技术等。安全保障技术,包括机器保险装置、防止人为的失误、事故控制方法、救援方法、安全措施等。

2.2储能电容柜

  充电回路是电液成形机的重要环节,它必须可靠、高效地给储能电容充电。充电回路包括第一级直流电源、第二级开关充电电源、升压变压器、整流电路及相应保护电路。充电回路的作用是把交流电经过升压、整流等变换,转变成储能电容中的能量。这个回路由第一级直流电源、第二级半桥逆变电路、高压升压变压器、高压大电流整流硅堆、限流电阻、储能电容、采样电阻组成。充电回路的工作过程为进线的交流电,经过整流桥和滤波电容,得到左右的直流电压,该电压作为第二级半桥逆变电路的输入第二级逆变电路经由逆变,变压器输入的电压脉冲,高压变压器把电压升高到充电电压,经过整流后,通过限流电阻给电容充电。采样电阻上的采样电压送给比较电路板,与设定基准电压比较,到达预先设定的充电电压就停止充电。

显示及设置：

  通过多圈精密电位器调节输出电压值，通过数显表显示工作电压、电流值。故障指示通过故障指示灯指示。

连接器：

输出高电压通过高压接头连接，安全可靠。

储能电容主要特点：

 ·功耗低，适宜于大功率、大电流、高耐压、高浪涌应用；

 ·具有较好的容量和体积性能比；

 ·随温度变化小，使用寿命长；

 ·反峰电压可达较高；

 ·高储能,耐高脉冲电流能力；

 ·自恢复特性好，性能稳定；

 ·低电感,低ESR；

 ·外壳材料为不锈钢或冷轧板、安装方便 。

  2.3 电液成形部分

电液成形部分包括电极水箱及模具，可以根据不同用户需求订制。

三、电液成形工艺特点:

 电液成形原理

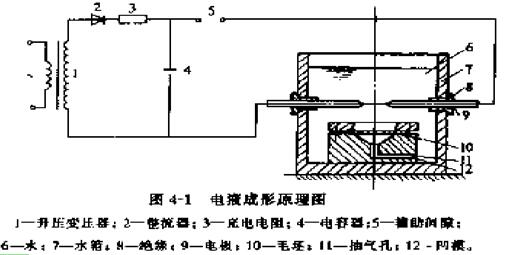

电液成形装置的基本回路如下图所示，其装置主要由充电回路和放电回路组成：
1、充电回路，它包括升压变压器、整流器和充电电用；
2、放电回路，它包括电容器、辅助开关和电极。

电液成形的电能释放有两种形式，即间隙放电和电阻爆丝放电。如将上图所示的电极之间用细金属丝联结起来，在电容器放电时，强大的脉冲电流会使金属丝迅速熔化并燕发成为高压气体，在介质中形成冲击波而使金属毛坯贴模成形，又称此为电爆成形。电爆成形时能量转换率高，皮形效果比间除放电时要大些，两电极之间的距离也可以大一些。

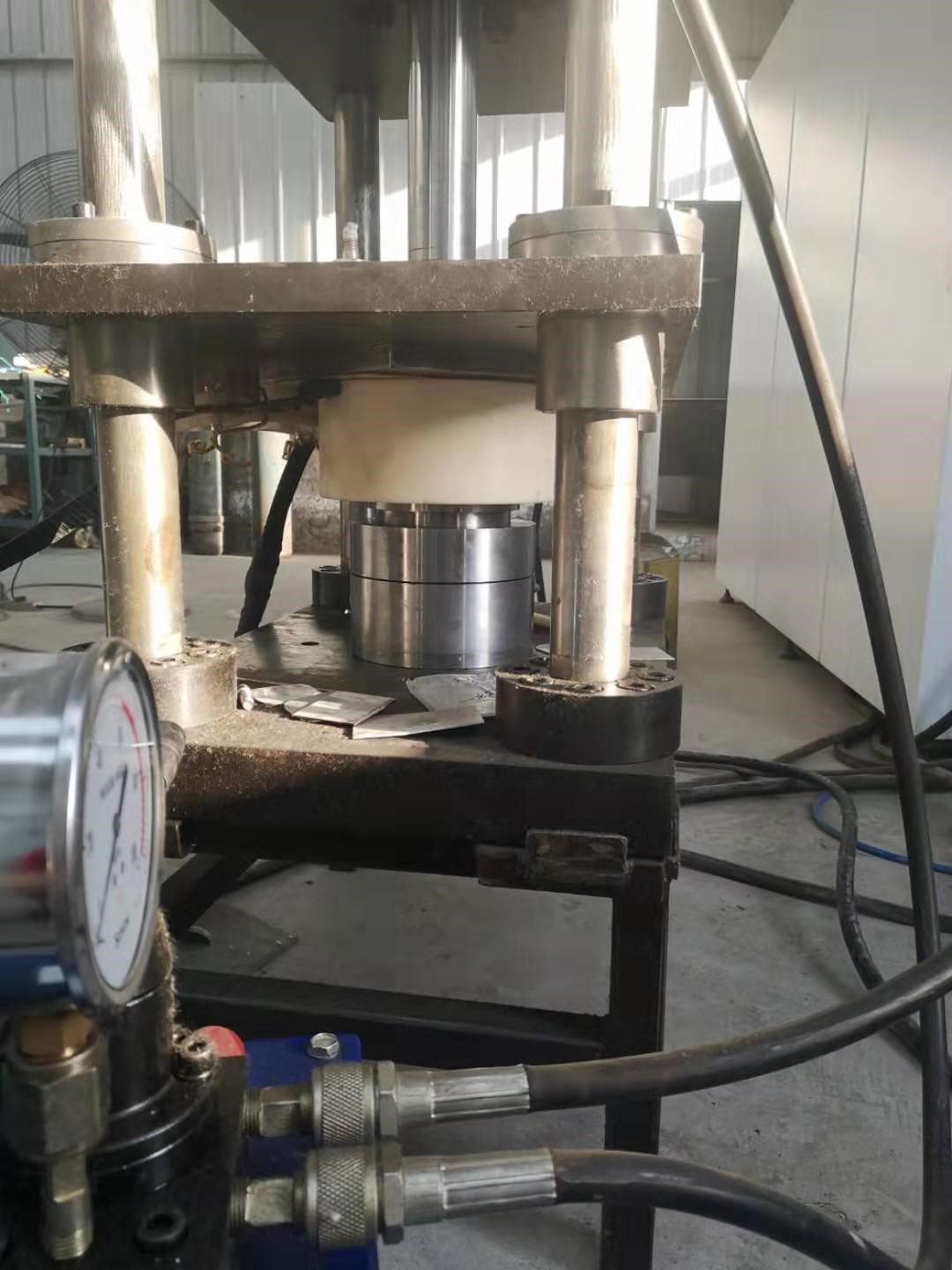

电液成形装置
电液成形可分为开式成形和闭式成形两种方式。一-般情况下，开式成形时的能量利用率仅为10%~20%，面闭式成形能提高能量利用率，可达30%。
电液成形所用电极可分为对向式、同轴式、平行式及活动式等多种形式，生产中常用对向式与同轴式。对向式电极结构简单，绝缘材料易于解决，但电极固有电感较大。同轴式电极固有电感小成形效率商，但电极结构复杂，对绝缘材料有较高要求。平行式电极具有易于调整与毛坯之间距离的优点，但在放电时受介质压力及电磁力的横向作用，必须注意结构上的强度问题。活动式电级的活动电极置于空气介质中，固定电极没没于液体介质中，活动电极借助于机械动作与固定电极接近，当两电极间距离减少至一定值时，发生放电现象。因此，可省掉放电回路中的辅助间隙，且不存在绝缘问题。但由于每次放电间隙距离存在差异，故引起压力及压力分布的不稳定，从面影响成形质量。
电液成形装置一般由水箱、放电电极和模具组成。水箱外壳和上董应具有足够的强度。为保证贴模精度，模具型腔内的空气应在放电前排除，所以成形装置中常附设抽真空系统。



四、技术参数：

项  目	规       格
能量(KJ)	1     2.5    5    10    20   30   50   100
电压（KV）	0.5   1   2   3   5   10
电容量	500~20000μF (可调整)
较大电液成形直径	3/16’(4.8mm) 可电液成形铆钉材质：钢、铝合金、钛合金一般±5%，根据要求可以更小
输入电压	AC380V 50Hz；AC220V 50Hz
输出电压	0.5   1   2   3   5   10 （各个量程范围内连续可调）
开关	晶闸管/机械开关（可选）
控制方式	PLC/按钮开关（可选）
电压稳定度	≤1%
负载稳定度	≤1%
输出纹波	≤1%
显示	具有电压、电流显示
冷却方式	风冷
使用环境温度宽	-40℃～+75℃
使用地点	工厂生产环境
等效串联电阻	ESR≤5mΩ
保护措施	过压保护/过流保护/机械保护
测试系统（可选）	应力应变测试系统及瞬间电流测试系统
电极	依据用户需求定制
可选附件	电液成形水箱或者机架
