一、分离式霍普金森扭杆ALT1600简介
霍普金森杆是一种研究一维应力状态下材料动态力学性能的有效实验装置。自从 1949 年 Kolsky 发明它并用其研究一维应力状态下材料动态力学性能以来该实验装置已有很多改进，实验技术不断提高。该装置通过应力波的匀速传送对试样进行冲击，测试试样在受到动态冲击波冲击应力时的应变情况，并根据实验参数计算相应的可以计算动态剪切应力、剪切应变、剪切应变速率、应变能、入射能、透射能、反射能等数据。符合国家标准：GBT 329671-2016 金属材料高应变速率扭转试验。
- 应用范围：可对沙石土、混凝土、钢筋混凝土、金属和非金属泡沫材料、复合材料、高分子材料等进行较高应变率下的动态性能测试。也可对试样在不同外围约束力下进行动态性能测试。
- 加载方式：气动或则电磁加载
- 试样最大直径：50mm
- 应变率：1000/s ～20000/s
- 可所使用的标准杆：4-100mm（一套设备可以同时配置2-3套不同规格的杆）
- 控制方式：双保险开关，气动控制
- 增压方法：空压机（高压氮气可选）
- 加热方式：PID温控，带水冷系统（可选）
- 冷却方式：液氮或者酒精（可选）
- 子弹测速：激光测速系统（可选）
- 围压及轴压：液压全自动加压系统（可选）
- 尾座缓冲：机械式或者液气联合缓冲
- 可以用于其他动态冲击力学的分析测试
二、霍普金森扭杆ALT1600设备优越性能
ALT1600 采取柜体式结构设计，直接将发射系统及扭杆系统安装在两个操作台之间，所有零配件都安装在工作台内部，整齐美观，实用性很强。发射及控制系统安装在前操作台，操作人员在电脑前即可完成子弹发射，子弹回收数据处理等操作，非常方便。高温加热系统及同步气缸安装在后操作台，可以通过PID控制系统随意调整目标温度，高温炉外部带水冷系统，可以保证操作的安全。各个杆系通过不同直径的带轴承杆套可以安装在同一规格的支撑台上，可以随意更换压杆。同一系统也可以安装两套基座以适应不同直径的杆径，通过对杆及发射系统的系统调整，该设备可以冲击出经典的规则方波。
1. 可快速变换不同杆径：采用斜口压杆支座，在一台霍设上只需更换炮管就可方便实现各种霍杆试验，达到各种实验目的，可为用户节钱。
2.主体采用柜式结构加型钢轨道设计，实用性强，操作方便，外观符合现代工业美学理念。
3.可以扭杆和压杆共用一个主体，共用采集系统和气室发射系统，扭杆支架采用轴承支架，方便安装与滑动。
4.操作面板集成到炮管后的柜体上以保证操作安全，撞击杆可以自动发射，自动回位，采用双开关以避免误发射。
5.排除外部电磁干扰，同时防止采集系统误触发，发射控制系统采用气动控制系统。
6.数据采集软件可以随意选择波形的起点及终点，可以选取任意波段数据进行分析。
7. 数据处理软件自动识别透射波和反射波的起跳点，自动计算应力、应变、应变率、应变能、入射能、透射能、反射能、质点冲击速度，自动生成应力应变曲线，以及时间与上面各种参数的曲线，可以计算方形试样，以上功能可以现场演示。
8. 统一基准：由专有技术拼合成的分段组合式导轨，可任意接长或缩短，具有侧向和平面高精度统一基准，可使发射系统（包括各种炮管）、杆系（各种杆径）在同一基准下任一位置调试安装，极大节约调试时间，操作方便，提高试验精度。
9. 标准模块化：无论发射系统、中心支撑装置，还是导轨，全部采用标准模块化结构。无论你需要什么样的扭杆试验设备，都可通过数量增减而达到试验要求，易于推广。
10. 扩展性：系统具有很强的扩展性。可以加测速，高温，围压，三点弯，剪切等各种不同条件下的测试，可以在在导轨上增加一台辅助设备（高精度磨头变频动力驱动、短直线导轨副、杆件旋转动力机构等），即可解决长杆磨削问题；增加各种直径杆件的单次加载装置等试验项目不加什么就很容易实现；缓冲装置可移位等。
11.符合国家标准：GBT 329671-2016 金属材料高应变速率扭转试验。
霍普金森扭杆数据处理软件可以自动识别透射波和反射波的跳动点和终止点，也可以人工识别，同时可以测试方形试样，可以计算试样的冲击应力应变，应变能，质点速度，反射能，透射能等各种数据，操作简单，使用方便，据当前行业一流水平。
霍普金森多功能扭杆设备主要由储气装置、发射与控制操纵系统、杆系与子弹、量测与分析系统、中心支撑部件、组合基础导轨、主动围压部分、单次加载装置、缓冲装置和辅助设备等组成。霍普金森多功能拉、扭杆设备是建立在统一高精度基准之下的一套专用试验设备。其中主要不同于其它设备的特殊部分分述如下：
发射系统：由储气室、发射体、操控模块、活塞、联接法兰、可快换变径炮管、支承座、反后座支架等组成。
杆件杆径：Φ100、Φ80、Φ75、Φ70、Φ50、Φ37、Φ30、Φ20、Φ18、Φ16、Φ14.5等多种。一套设备可以配置多套杆系，同时扭杆和压杆可以装在同一主体，共用采集系统及气体驱动系统；
操作台：操控模块为独有结构，在发射体上安装，具有电磁加载系统。电磁产生扭矩对入射杆进行jia'zai ，采集冲击信号，导出冲击方波，得出应变率和应力等测试结果。
杆系与子弹： 材料为18Ni、弹簧钢、钛及其他高强度钢；金属材料均进行过热处理，所有杆件端面垂直度均可达到0.02以内，杆径和端面粗糙度达到Ra0.8以上。
中心支撑部件：由基座、开合上座、三向移动调整定位机构、高精度轴承、压盖、手动调整机构等构成。主要特点在统一基准导轨下可使不同直径杆系沿轴向运动为滚动摩擦，滑动轻快，自调整极其方便，最大优点受力合理使杆系工作寿命大大延长。
组合基准导轨：由型材导轨、地脚调节装置等拼合组成的一条整体导轨。使用专用技术，使导轨在安装好后，形成两个基 准：一个是侧基准，一个是水平基准，可使发射装置、杆系、支撑部件等在同一基准下工作，大大提高调试工作效 率。
三、霍普金森扭杆ALT1600数据采集系统
1.设备功能介绍及主要技术指标：
ALT1600型超动态数据采集系统专用于霍布金森杆实验的测试和分析。系统瞬态最高采样速率40MHz，每通道独立A/D模数转换器，外挂应变调理器完成1/4桥、半桥、全桥状态的应力应变测试和分析，对被测信号实时采集、实时显示、实时存储和实时分析，具备自动测试控制和数据波形分析处理功能。
2.ALT1600型超动态数据采集系统：
- 12 Bits A/D分辨率
- 10KSPS-40MSPS采样率
- 4个并行采集通道
- 每通道8MSa缓冲存储器
- 丰富的触发功能
- 驱动程序支持WindowsXP Windows7
- ALT1600超动态数采系统是先进的数据采集产品，最高采样率40MSPS，它具有高精度，低噪声，低失真和测试信号范围宽的特点。
- ALT1600超动态数采系统提供8路模拟信号输入并行采集测试通道，所有通道同时采样保持，各自进行独立的A/D转换，数据采集测量达12位A/D转换分辨率和最高40MSPS数据采样率。其高阻抗差分输入的每通道有独立的增益1-1600倍，可直接连接大多数传感器电压输出。
- ALT1600超动态数采系统有八个量程档±16V，±8V，±4V，±2V，±1V，±500mV，±250mV，±125mV,有一系统触发线和系统时钟线，可在多个采集器同时工作时选择系统触发和系统时钟之用，以便整个系统触发同步和以同一时钟进行采样，保持系统同步。
- ALT1600超动态数采系统具有软件触发、内触发、外触发和正负延迟多种触发功能。A/D转换率最高为40MSPS，向下按1、2、5分频；信号输入用BNC同轴电缆(可选用差分连接器)连接器输入。每通道采样的最大存贮深度为8MSa，可用软件随意设置采样长度。该系统配有系统驱动控制程序软件，在WindowsXP/7版本的操作平台下运行，控制面板完全是虚拟仪器软面板，图形化界面十分友好。
四．霍普金森扭杆ALT1600软件简介

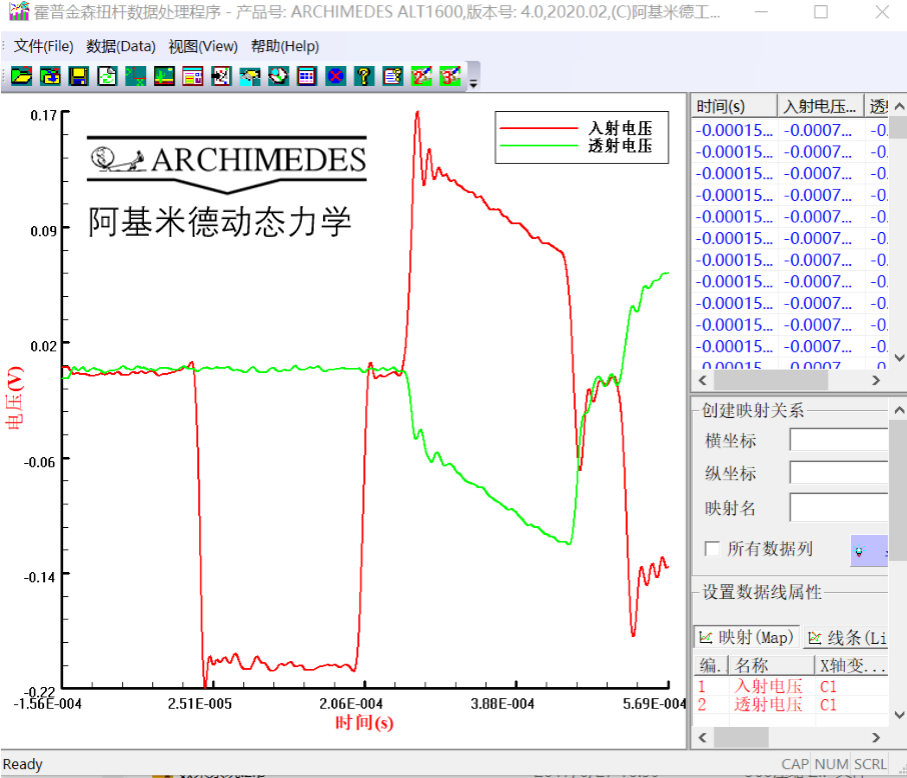

1.操作界面(可自动识别计算波形）

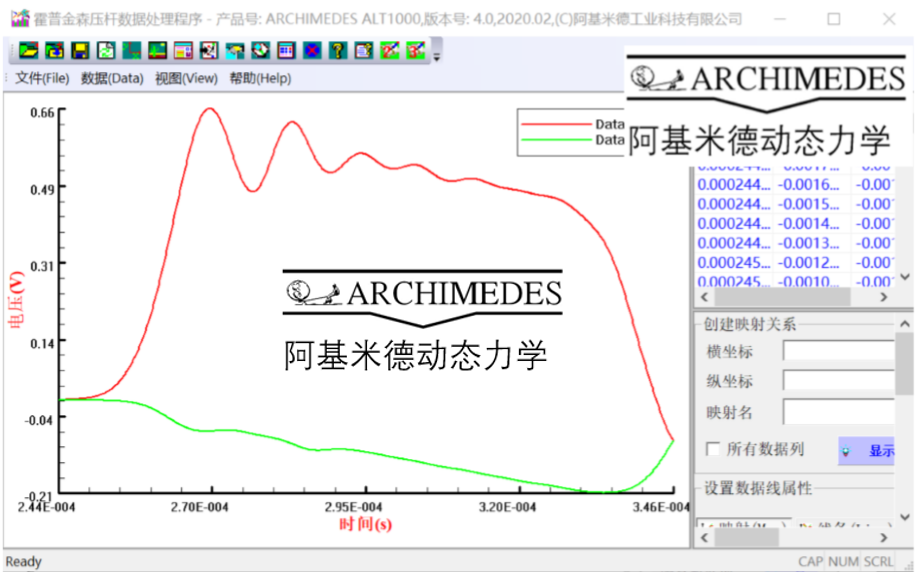

霍普金森(Hopkinson)扭杆实验采集数据处理程序由阿基米德工业科技有限公司设计和开发的数据后处理软件系统。该软件在Hopkinson扭杆实验采集的数据基础上，对入射波和透射波进行识别和分离，并根据实验参数计算相应的应变率、应力、应变能、入射能、透射能、反射能、质点冲击速度和高g值等参数。此外，该软件平台提供了平面曲线的显示和编辑功能，原始数据和计算数据可通过图形、图像方式显示和输出。
2.主要功能
霍普金森(Hopkinson)扭杆实验采集的数据主要包括时间、入射电压和透射电压。ALT1600程序对原始数据进行处理，主要功能有：
- 根据图像中的曲线图手动抓取入射波/透射波的起始位置，并分离出所需时间区间的所有数据。
- 根据特定的计算方法对原始数据进行分析并自动识别入射波/透射波的起始位置，并分离出所需时间区间的所有数据。
- 可实现移波操作，即当入射波和透射波的起始位置有偏差时，可对入射波或透射波的数据进行移动，以使两者的起始位置对齐。

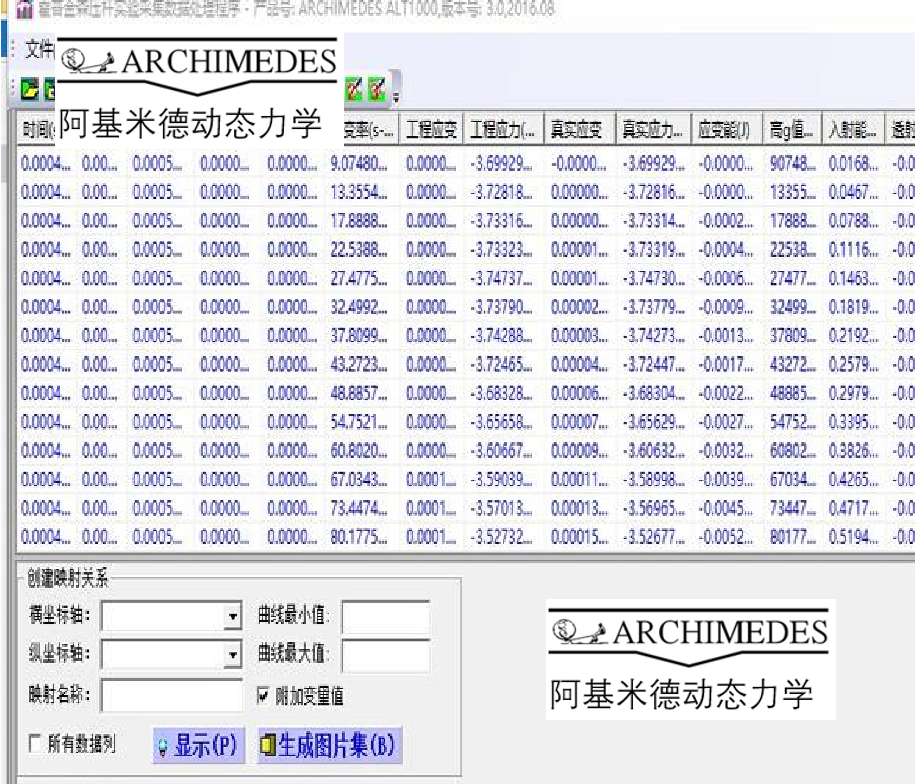

- 针对有效时间区间的入射电压和透射电压，依据给定的实验参数计算相应的应变率、应力、应变能和高G值等参数。
- 针对给定的数据列表，可按平面曲线的方式显示指定的映射关系。默认条件下，以时间数据表示横坐标值，其他数据列作为纵坐标值。
- 可对映射曲线的显示风格进行编辑，包括线型、线宽、颜色、显示间隔，节点符号的形状、大小、颜色、显示间隔等等。
- 可对坐标轴、注释框、图形边框等元素的风格进行编辑，包括坐标轴的名称、显示范围的数据区间，注释框的显示位置、是否隐藏边框，图形边框是否隐藏、网格辅助线是否显示等属性。
- 可实现图形/图像的缩放、移动、抓取、位图转换等功能。缩放和平移即改变曲线的显示范围，抓取即可以将点击图像获得对应的数值，位图转换即将变换为BMP格式的位图并输出。
自动截取波形并自动计算结果
可以计算动态剪切应力、剪切应变、剪切应变速率、应变能、入射能、透射能、反射能等数据。
