1.概述
电磁弹射是采用电磁作用原理产生的电磁推力使物体加速的。因电磁驱动力与电流平方成正比，所以只要保证足够的电流输入，便能在发射装冒内产生足够大的推力，使物体达到更高的速度。
2. 主要技术参数：
技术方案总体框架
- 电源系统：作为电磁弹射系统的能量来源，电源系统的设计至关重要。它需要具备能够提供瞬间高能量输出的能力，以满足电磁弹射过程中对电能的巨大需求。本方案考虑采用超级电容器与大功率变流器相结合的方式。超级电容器具有高功率密度、快速充放电的特性，能够在短时间内释放大量电能，为电磁弹射提供强大的动力支持。大功率变流器则负责将输入的电能进行转换和调节，使其满足直线电机的工作要求，确保电源输出的稳定性和可靠性。
- 直线电机：直线电机是电磁弹射系统的核心执行部件，其性能直接影响着弹射效果。本方案设计的直线电机采用双边型结构，具有较高的电磁力密度和运行效率。通过合理设计电机的磁极形状、绕组分布以及铁心材料等参数，优化电机的电磁性能，提高电磁力的利用率，以实现对 30kg 高铁模型的高效加速。同时，在直线电机的制造过程中，严格控制加工精度和装配质量，确保电机的性能稳定可靠。
- 控制系统：控制系统是整个电磁弹射系统的大脑，负责对弹射过程进行精确控制和监测。它主要由控制器、传感器和执行器组成。控制器采用先进的数字信号处理器（DSP）或可编程逻辑控制器（PLC），通过编写相应的控制算法，实现对直线电机的启动、加速、减速以及停止等各个阶段的精确控制。传感器用于实时采集高铁模型的速度、位置、电流、电压等运行参数，并将这些数据反馈给控制器。控制器根据反馈数据，及时调整控制策略，确保高铁模型按照预定的轨迹和速度进行加速。执行器则根据控制器的指令，对直线电机的工作状态进行调整，实现对电磁弹射过程的精确控制。
- 传感器系统：传感器系统在电磁弹射系统中起着至关重要的作用，它能够实时获取系统的运行状态信息，为控制系统提供准确的数据支持。本方案选用多种类型的传感器，包括速度传感器（如光电编码器）用于测量高铁模型的实时速度；位置传感器（如线性位移传感器）用于确定高铁模型在轨道上的位置；电流传感器和电压传感器用于监测直线电机的工作电流和电压，以便及时发现电机的异常工作状态。此外，还配备了温度传感器，用于监测直线电机和电源系统等关键部件的温度，防止因过热而导致设备损坏。
- 减速系统：为确保高铁模型在达到目标速度后能够安全、平稳地减速停止，设计了专门的减速系统。减速系统采用电磁制动和机械制动相结合的方式。在减速初期，利用电磁制动原理，通过在直线电机的绕组中通入反向电流，产生与运动方向相反的电磁力，使高铁模型迅速减速。当速度降低到一定程度后，启动机械制动装置，如刹车片与制动盘之间的摩擦制动，进一步使高铁模型停止运动。通过合理设计电磁制动和机械制动的切换时机和制动力大小，确保减速过程的平稳性和可靠性，避免因减速过快或过慢而对高铁模型造成损坏。

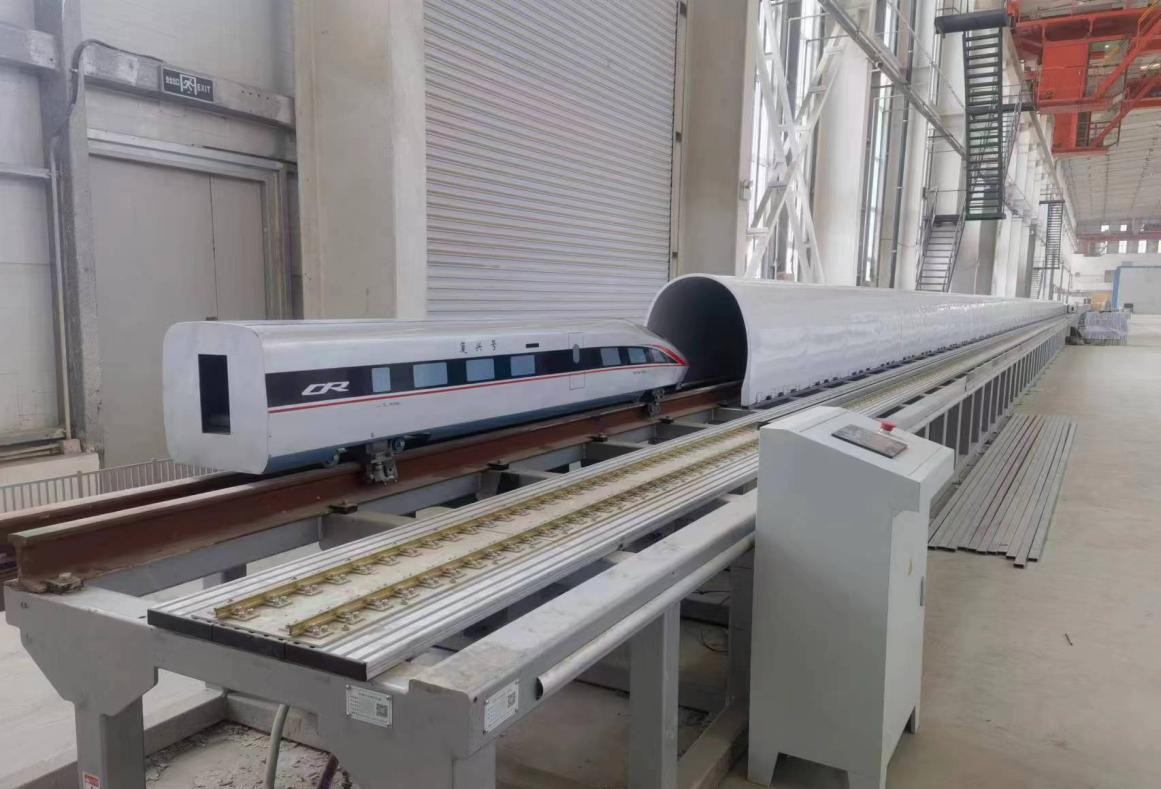

- 列车模型：高铁模型是电磁弹射系统的作用对象，其结构设计和强度计算直接关系到整个系统的安全性和可靠性。在设计高铁模型时，充分考虑电磁弹射过程中的强大作用力以及高速运行时的空气动力等因素。采用高强度、轻量化的材料，如铝合金或碳纤维复合材料，在保证模型强度的前提下，减轻模型的重量，提高弹射效率。通过有限元分析软件对高铁模型的结构进行强度计算和优化设计，确保模型在电磁弹射过程中能够承受各种力的作用，不发生结构变形或损坏。
|
|
|
