一、产品概述
泰勒杆测试系统（Taylor Bar）是一款高速刚性撞击、动态屈服应力精准标定、冲击失效模态可视化、中高应变率高效表征的经典冲击力学试验装备，依托经典泰勒撞击试验理论体系，专为金属、防护材料、高强结构材料动态塑性响应与冲击失效机理研究研发。作为与霍普金森试验系统互补的核心设备，完美填补中高应变率区间动态力学测试空白，彻底解决传统动态力学设备结构复杂、试验成本高、无法直观表征冲击镦粗失效、本构参数拟合难、工况与实战撞击偏差大的行业核心痛点。
整套系统由精密轻气炮高速发射单元、精准弹体夹持结构、超高刚性靶板总成、高速测速模块、高清瞬态成像采集系统、三维形貌测量单元与专用数据解析软件组成。通过圆柱形试样高速垂直撞击刚性靶板，复刻材料在高速冲击、碰撞侵彻、爆炸冲击下的镦粗变形、塑性流变、开裂失效、花瓣式层裂等典型力学行为，结合经典泰勒理论模型精准求解材料动态屈服强度、动态硬化特性、冲击塑性参数。设备结构简洁、工况贴合实战、试验复现性高，可适配高强钢、铝合金、钛合金、复合材料、防护陶瓷、新型抗冲击材料等多品类试样。广泛服务于国防军工冲击防护、弹药侵彻力学、航空航天抗撞结构、高端新材料研发、高校爆炸冲击力学实验室，是中高应变率动态本构参数标定、冲击失效机理验证、结构抗爆抗撞优化的标准化标杆试验平台。
二、核心工作原理

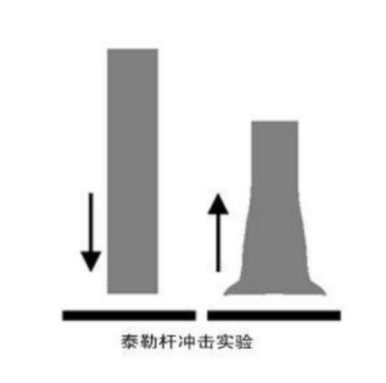

泰勒杆测试系统基于高速刚性垂直撞击、塑性区稳态扩展、变形形貌反演力学参数、动态失效模态溯源经典原理工作。设备通过精密轻气炮系统精准驱动圆柱形试样，以设定高速垂直撞击固定超高刚性靶板，试样撞击端受瞬时高压冲击产生塑性镦粗变形，未撞击端保持弹性状态，形成稳定的弹性-塑性分区结构。
试验全程通过高精度测速单元精准捕捉撞击初速度，搭配高速摄像系统记录瞬时撞击变形全过程，试验后通过三维形貌扫描精准测量试样撞击前后长度、直径、镦粗区尺寸与形变分布。依托经典泰勒撞击力学理论与动态塑性本构模型，结合变形量、撞击速度、材料密度等核心参数，精准反演计算材料动态屈服应力、动态硬化模量、冲击塑性应变等关键力学指标。同时可直观识别材料冲击开裂、层裂、花瓣式失效等典型模态，实现中高应变率下材料动态力学性能工况真实、形貌直观、参数精准、机理可溯的一体化表征。
三、核心技术优势
1. 经典泰勒试验体系，理论成熟合规性强
完全遵循国际通用泰勒杆冲击试验标准理论，力学模型成熟、算法权威、行业认可度极高。区别于非标动态冲击设备，试验工况、计算逻辑、参数体系完全适配军工、航空航天、冲击力学领域科研规范，测试数据可直接用于动态本构模型修正、仿真参数校准、科研结题与项目定型，合规性与通用性行业领先。
2. 中高应变率精准覆盖，互补霍普金森测试体系
精准覆盖10¹～10³ s?¹中高应变率区间，完美弥补霍普金森试验系统在中低应变率段的测试短板，与SHPB/SHTB/TSHB全系设备形成全应变率全域动态力学测试矩阵。可精准捕捉材料中等冲击速率下的塑性强化、动态屈服、渐变失效特性，适配常规冲击、低速侵彻、结构碰撞等更多真实工程工况，测试覆盖维度更全面。
3. 直观形貌化表征，失效机理清晰可见
区别于传统设备仅输出数据曲线的局限，可通过试样宏观变形形貌直观呈现材料冲击力学行为，精准区分均匀镦粗、局部塌陷、径向开裂、轴向断裂、花瓣式层裂等多类失效模态。可直接关联变形形貌与动态力学性能，快速定位材料冲击薄弱环节，让抽象的动态塑性响应可视化、可具象、易分析，机理研究更直观透彻。
4. 超高刚性靶体结构，工况纯粹无干扰
采用一体化超高刚性合金靶板，抗压强度、抗形变能力远超试验冲击载荷，撞击过程中靶板零变形、零振动、零位移。彻底杜绝靶体形变、回弹扰动带来的试验误差，保障所有变形均为试样自身真实塑性响应，试验工况极致纯粹，数据真实性、精准度大幅提升。
5. 精准垂直撞击结构，杜绝偏心系统误差
配备精密弹道校准与同轴定位机构，保障试样高速飞行全程稳定无偏转、垂直撞击靶板中心区域，杜绝偏心撞击、斜向冲击、飞行抖动导致的非均匀变形问题。从结构层面规避系统误差，保障试样塑性变形均匀、规律标准，试验一致性与复现性顶尖。
6. 试验高效低成本，适配批量对照试验
设备结构简洁、调试便捷、试样制备简单、试验周期短，无需复杂工装匹配与繁琐参数调试。相较于大型霍普金森系统，试验成本更低、作业效率更高，可快速完成多组材料、多梯度速度、多工艺状态的批量对照试验，高效支撑新材料筛选、工艺优化、本构参数迭代研究。
7. 多维数据联动，仿真校准精度高

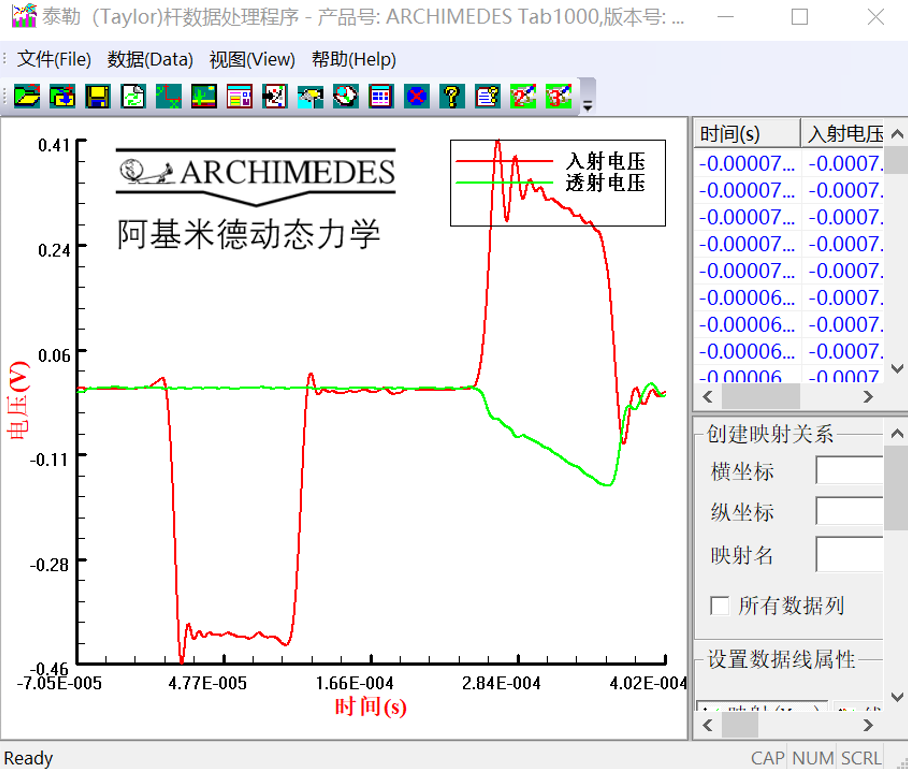

可联动高速图像采集、精准速度采集、三维形貌扫描多维数据，构建“撞击速度-变形形貌-动态应力-塑性应变”完整数据体系。精准输出动态屈服强度、塑性应变、硬化参数等核心指标，可直接用于ANSYS、LS-DYNA等仿真软件的本构参数修正，大幅提升数值仿真精度，实现试验与仿真双向赋能。
8. 军工级稳定架构，长效抗疲劳运行
整机采用高刚性一体化机架结构，弹道组件、靶体总成经过精密调质强化处理，抗冲击、抗振动、抗疲劳性能优异。可长期耐受高频次高速撞击试验，长期运行无结构偏移、无精度衰减、无部件损耗，支持常态化批量试验作业，运维极简、运行稳定可靠。
四、核心功能特点
-
经典泰勒标准试验：成熟力学理论支撑，数据权威合规、通用性强
-
中高应变率全域测试：覆盖10¹～10³ s?¹，补齐动态力学测试区间短板
-
形貌可视化失效表征：直观呈现镦粗、开裂、层裂等冲击失效模态
-
超高刚性无扰撞击：靶板零变形，保障试验工况纯粹真实
-
精准垂直撞击校准：同轴稳飞无偏心，大幅降低系统测试误差
-
高效批量试验能力：试样易制备、试验周期短、适配多组对照测试
-
仿真参数精准校准：适配主流仿真软件，支撑动态本构模型优化
-
全系设备数据互通：对接动态数据处理软件，自动解析生成合规报告
-
多重安全防护机制：弹道、电气、气动全维度联锁，试验安全可控
五、适用应用场景
泰勒杆测试系统广泛服务于国防军工冲击力学研究所、弹药与侵彻防护研发、航空航天结构抗撞设计、兵器工程、轨道交通防护、高端新材料企业、高校爆炸冲击力学重点实验室等核心领域。核心适用场景：金属合金材料动态屈服强度与塑性硬化特性标定；高强防护材料、复合结构材料冲击失效机理研究；弹药弹体、侵彻构件高速撞击变形性能测评；航空航天结构件抗碰撞、抗冲击可靠性验证；材料动态本构模型参数修正与仿真对标；不同热处理、改性工艺下材料抗冲击性能对照试验；中高应变率下材料塑性流变、层裂损伤规律研究；科研课题数据支撑、军工产品性能定型验收等，是中高应变率动态冲击力学研究不可或缺的核心配套装备。
六、设备核心价值
本系统彻底解决传统动态冲击测试中应变率区间缺失、试验成本高、失效机理不直观、仿真参数难校准、批量试验效率低的行业痛点，以经典标准试验体系、全应变率区间互补、形貌可视化表征、高效低成本测试、仿真精准对标五大核心优势，完善冲击力学全域测试体系。与霍普金森压杆、拉杆、扭杆系统形成完整的拉、压、剪、冲击、侵彻全域动态力学试验矩阵，既满足高校、科研院所精细化动态塑性机理研究、本构模型迭代、学术成果产出的高端科研需求，又适配军工防护结构定型、兵器性能核验、新材料工艺优化的工程刚需，为极端冲击工况下的材料研发、结构防护设计、仿真体系升级提供高效、精准、合规的一体化动态力学试验解决方案。
