一、电磁脉冲强化仪总体介绍

电磁脉冲强化仪主要用于一种基于独有的电磁强化技术而研发的设备，主要用于各类金属材料强度，特别是机床刀具以及轴承产品性能强化。研究表明，电磁强化比其他强化处理方便、省时，所以许多领域都对金属工件，特别是刀具及轴承、轴类进行强电磁强化。研究结果表明，对于刀具来说，在一定的切削规范内，强化后的耐用度可以提高1.5-5倍，同时EMR-60产生的30-200KJ能量的电磁强化仪，通过纳秒级开关释放出的强磁场能够对任何金属工件的强度大幅度提高，经详细计算，一般材料的动态强度及静态强度都可以通过强磁场提高10%-50%。下图是通过霍普金森压杆测试强化前和强化后同一材料的动态强度对比：

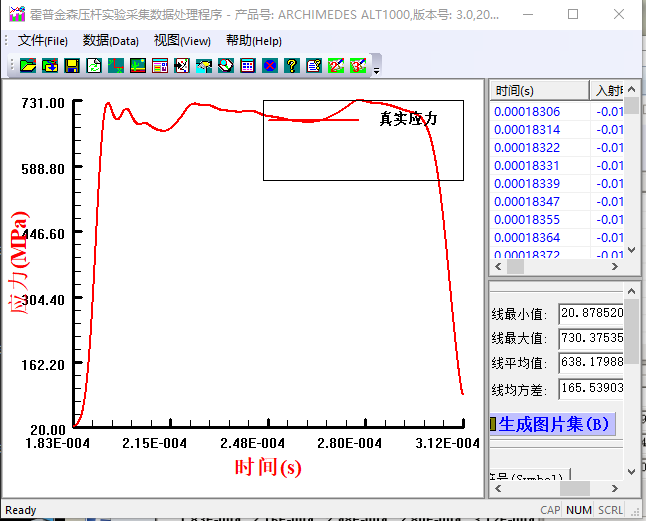

电磁强化前强度：

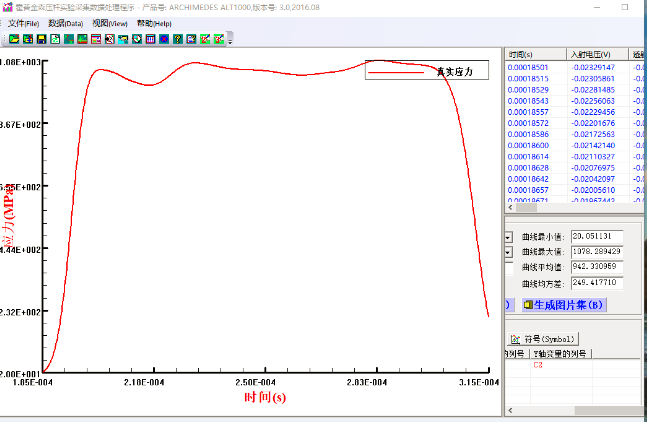

电磁强化后强度（较强化前提高49%）：

详细技术指标：

■  采用PLC电脑控制，恒流充电；

■  单路输出(P1S)或双路输出(P2S)两种机型可选；

■  充磁电压数字、指针表双重显示；50V~4000V(65系列6500V)间任意可调；

■  电容量可切换、并有电容量显示；

■  充磁产量计数功能；

■  输出脉冲电流显示功能

■  多种安全保护功能。

■  可另外增加退磁功能 (/ T)；

二、电磁强化仪EMR-60系统组成

2.1 控制柜

  控制柜包括机柜、操作面板、充放电控制电路等。储能电容柜主要包括个的脉冲电容、变压器以及真空开关。设有电源开关、暂停、充电、放电、复位按钮及工作电压设定旋钮,装有电压表和各种指示灯来显示设备的工作状态信息传达显示方法,包括仪表显示、声响信息传达、触觉信息传达、符号传达等。操纵控制技术,包括机器的操纵装置、仪表控制装置、键盘技术等。安全保障技术,包括机器保险装置、防止人为的失误、事故控制方法、救援方法、安全措施等。

2.2储能电容柜

充电回路是电磁强化仪的重要环节,它必须可靠、高效地给储能电容充电。充电回路包括第一级直流电源、第二级开关充电电源、升压变压器、整流电路及相应保护电路。充电回路的作用是把交流电经过升压、整流等变换,转变成储能电容中的能量。这个回路由第一级直流电源、第二级半桥逆变电路、高压升压变压器、高压大电流整流硅堆、限流电阻、储能电容、采样电阻组成。充电回路的工作过程为进线的交流电,经过整流桥和滤波电容,得到左右的直流电压,该电压作为第二级半桥逆变电路的输入第二级逆变电路经由逆变,变压器输入的电压脉冲,高压变压器把电压升高到充电电压,经过整流后,通过限流电阻给电容充电。采样电阻上的采样电压送给比较电路板,与设定基准电压比较,到达预先设定的充电电压就停止充电。

显示及设置：

  通过多圈精密电位器调节输出电压值，通过数显表显示工作电压、电流值。故障指示通过故障指示灯指示。

连接器：

输出高电压通过高压接头连接，安全可靠。

储能电容主要特点：

 ·功耗低，适宜于大功率、大电流、高耐压、高浪涌应用；

 ·随温度变化小，使用寿命长；

 ·反峰电压可达较高；

 ·高储能,耐高脉冲电流能力；

 ·自恢复特性好，性能稳定；

 ·低电感,低ESR；

 ·外壳材料为不锈钢或冷轧板、安装方便 。

  2.3 充磁部分

充磁部分包括线圈和工作台，可以根据不同用户需求订制。

三、 技术参数：

项  目	规       格
能量(KJ)	10     25    50    100    200   300   500   1000
电压（KV）	0.45   1   2   3   5   10   20   30   50   100   200
电容量	500~10000μF (可调整)
容量偏差	一般±5%，根据要求可以更小
输入电压	AC380V 50Hz；AC220V 50Hz
输出电压	0.45   1   2   3   5   10   20   30   50   100   200 （各个量程范围内连续可调）
电源输出功率	20000W，40000W，80000W等可选
开关	晶闸管/机械开关/纳秒级高压开关
控制方式	PLC/按钮开关（可选）
电压稳定度	≤1%
负载稳定度	≤1%
输出纹波	≤1%
显示	具有电压、电流显示
冷却方式	风冷
使用环境温度宽	-40℃～+75℃
使用地点	工厂生产环境
等效串联电阻	ESR≤5mΩ
保护措施	过压保护/过流保护/机械保护
测试系统（可选）	应力应变测试系统及瞬间电流测试系统
线圈	依据用户需求定制
可选附件	真空焊接装置/真空压制/高温真空压制/电磁铆接
