一、概述：
YES300动态应力应变测试分析系统是以计算机为基础、智能化的动态应变测试分析系统。每个机箱最多可内置4通道，适用于测量结构应力及其形成的各种物理量，如拉应力、剪切应力、压应力和动态扭矩等。软件是阿基米德工业科技公司开发，功能非常强大，可以同时计算动态压缩、拉伸、扭转、弯曲、剪切等项目，得到动态应力、应变、应变速率、应变能、质点速度等数据。并能支持各类冲击振动加载试验机实现同步测试。
1.1 根据测量方案，可完成全桥、半桥、1/4桥（120Ω、350Ω三线制自补偿）的应变应力多点高速并行采样；
1.2 配接各种桥式传感器，实现各种物理量的测试和分析；
1.3 测点集中，每台最多32通道，可用于大型结构的动态应变应力等测量；
1.4 可直接对输入的电压信号进行多点高速并行采集；
1.5 配接各种热电偶温度传感器，对温度进行测试和分析；
1.6 四芯航空接插件，可定制进口ODU接插件；
1.7 支持各类冲击和振动加载试验机联机实现同步加载。
二、设备特点
2.1 外观设计为标准机箱，每台最多32测点，可直接安装于标准机柜内组成无限测点的动态应变测试系统；
2.2 支持智能导线识别功能，根据预定义模版自动设置测点参数；
2.3 千兆以太网或USB3.0通讯，与计算机实时通讯可长时间实时、无间断记录多通道信号，所有通道并行同步工作，每通道采样速率可达2.5MKHz；
2.4 支持多台采集仪级联进行同步测试，采集过程中图形实时显示被测物理量变化；
2.5 内置标准电阻，由软件程控设置全桥、半桥、1/4桥（120Ω）的桥路工作状态；
2.6 半桥、全桥方式采用四线制供桥，具备桥压自动校准功能，保证远端桥压精度，无需测量导线电阻及修正；
2.7 自带动态应力应变分析软件，通过采集数据计算动态应力波的应力和应变。
2.8 支持应变应力现场通道标定，可快速获知通道当前状态；
2.9 配合程控自动校准设备可实现电压、应变自动校准，并可根据用户自定义模版自动生成标定报告。
2.10可对沙石土、混凝土、钢筋混凝土、金属和非金属泡沫材料、复合材料、高分子材料等进行较高应变率下的动态性能测试。也可对试样在不同外围约束力下进行动态性能测试。
2.11自带冲击拉伸及压缩力学系统。
三．动态应力应变测试系统YES300软件简介

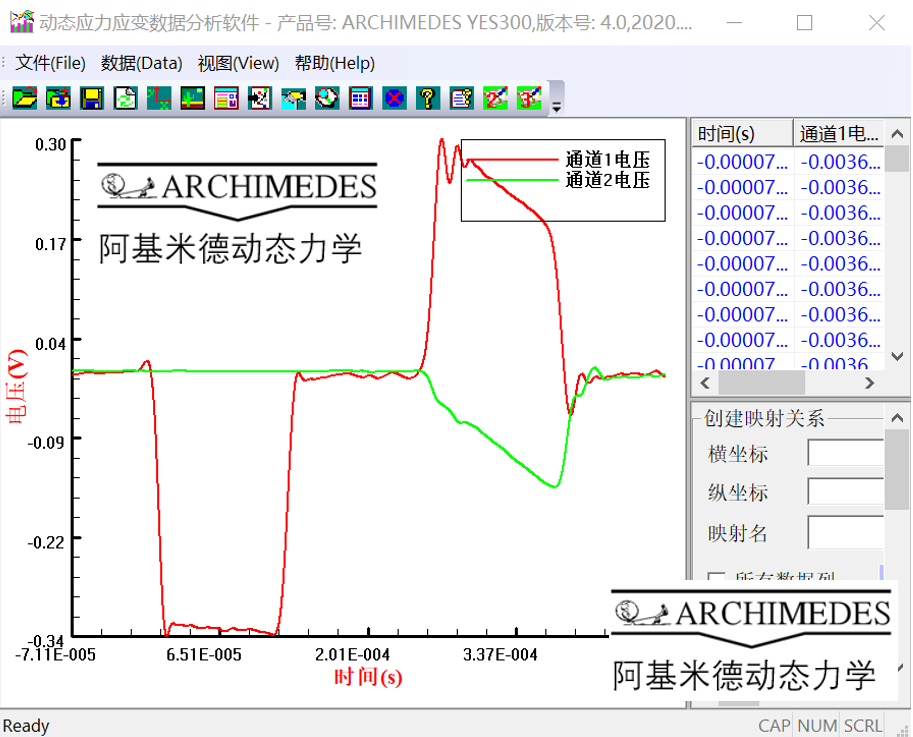

YES300的主操作界面
动态应力应变实验采集的数据主要包括时间、各通道电压。YES300程序对原始数据进行处理，主要功能有：
- 根据图像中的曲线图手动抓取各通道应力波的起始位置，并分离出所需时间区间的所有数据。
- 根据特定的计算方法对原始数据进行分析并自动识别应力波的起始位置，并分离出所需时间区间的所有数据。
- 可实现移波操作，即当应力波的起始位置有偏差时，可对应力波的数据进行移动，以使两者的起始位置对齐。
- 针对有效时间区间的电压，依据给定的实验参数计算相应的应变，应力等参数。
- 针对给定的数据列表，可按平面曲线的方式显示指定的映射关系。默认条件下，以时间数据表示横坐标值，其他数据列作为纵坐标值。
- 可对映射曲线的显示风格进行编辑，包括线型、线宽、颜色、显示间隔，节点符号的形状、大小、颜色、显示间隔等等。
- 可对坐标轴、注释框、图形边框等元素的风格进行编辑，包括坐标轴的名称、显示范围的数据区间，注释框的显示位置、是否隐藏边框，图形边框是否隐藏、网格辅助线是否显示等属性。
- 可实现图形/图像的缩放、移动、抓取、位图转换等功能。缩放和平移即改变曲线的显示范围，抓取即可以将点击图像获得对应的数值，位图转换即将变换为BMP格式的位图并输出。
自动截取波形并自动计算结果
同时计算动态压缩、拉伸、扭转、弯曲、剪切等项目，得到动态应力、应变、应变速率、应变能、质点速度等数据
四.具体工程应用：
(1) 用同步组装系统进行高温、低温、高应变率耦合作用下材料动态力学性能的测试；
(2) 动态振动加载及其在动态损伤力学中的应用；
(3) 动态断裂韧性测试；
(4) 动态振动及动态压缩，动态拉伸测试；
(5) 爆炸及聚能应力测试；
(6) 动态扭矩及剪切测试等；
(7) 动态冲击力学方面的应力应变测试爆炸模拟测试；
(8)地震研究；
(9)工程爆破，爆炸加工，爆炸合成；
(10)超声波和声发射技术，机械设备的冲击强度，工程结构建筑的动态响应，武器效应；
(11)微陨石和雨雪冰沙等对飞行器的高速撞击，地球和月球表面的陨星坑的研究；
(12)动态高压下材料力学性能、 电磁性能和相变等的研究， 材料在高应变率下的力学性能和本构关系的研究， 动态断裂的研究， 以及高能量密度粒子束如电子束、 x射线、 激光等对材料的作用的研究。
